Molex® connector types and keying

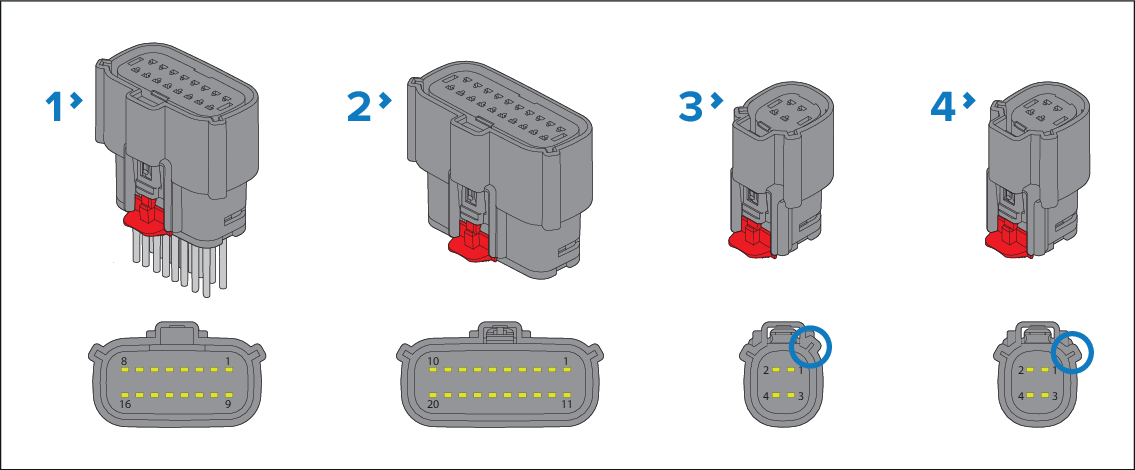

The types of connectors used and their keying is shown below

ConnectionsMolexMolexConnector types

  1. Master module 16-pin connector (Molex® part number: 334721601)

  2. Remote module 20-pin connector (Molex® part number: 334722001)

  3. Signal module 4-pin connector (Molex® part number: 334724002)

  4. Output module 4-pin connector (Molex® part number: 334724001)

Note

The connectors used for the Signal module and Output modules are keyed differently.
