Axiom+ 7 surface and flush mount dimensions

DimensionsAxiom+ 7 surface mountAxiom+ 7 flush mount

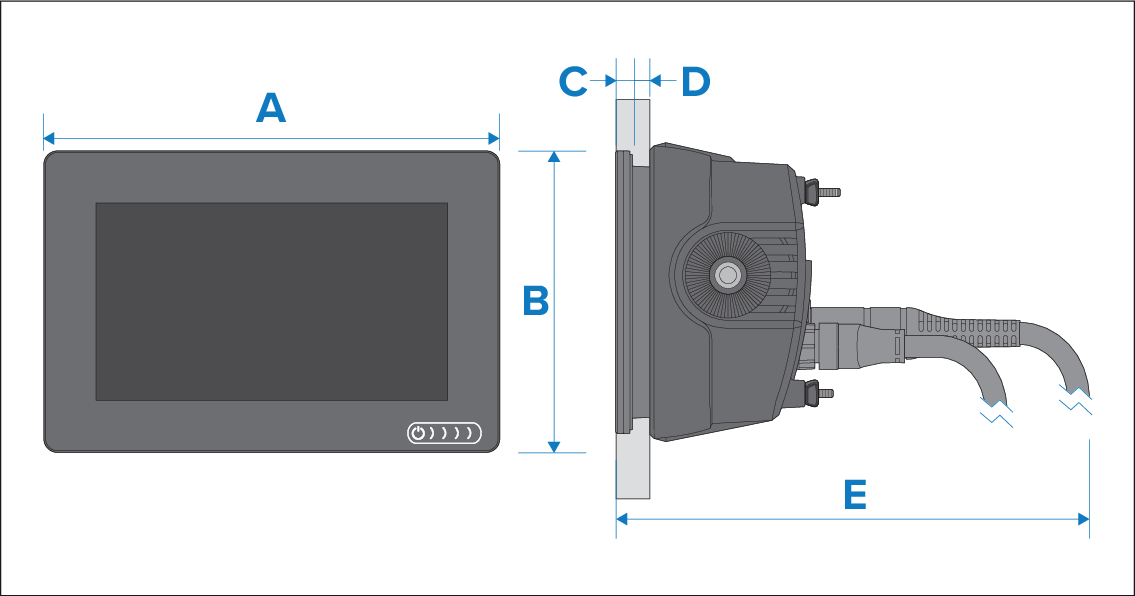

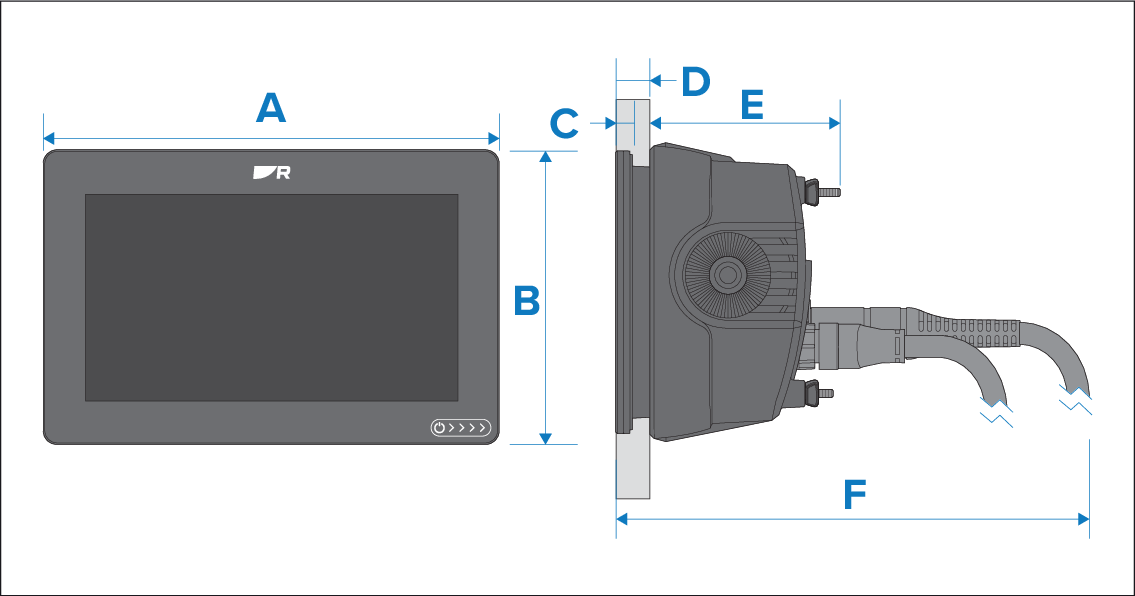

Using adaptor bracket:

DimensionsSpecificationDimensions

Description

A

201.1 mm (7.92 in)

B

133 mm (5.24 in)

C

8 mm (0.32 in)

D

  • Surface mounting = 19.05 mm (0.75 in) Maximum

  • Flush mounting = 27.05 mm (1.06 in) Maximum

E

  • Straight connectors = 218 mm (8.58 in)

  • Right-angled connectors = 198 mm (7.79 in)

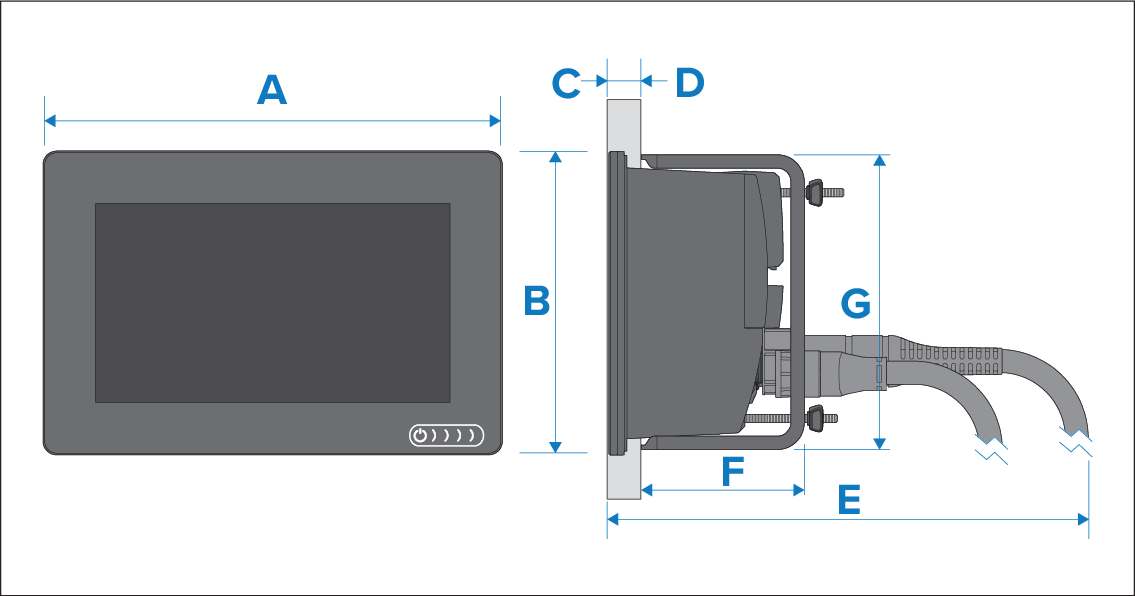

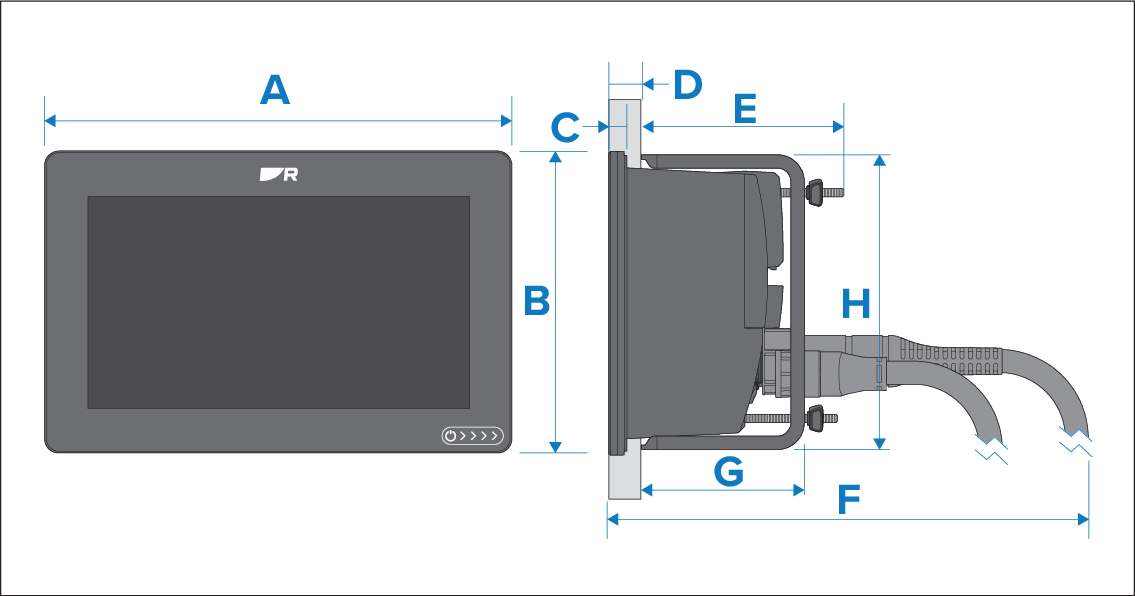

Using rear mounting kit:

DimensionsSpecificationDimensions

Description

A

201.1 mm (7.92 in)

B

133 mm (5.24 in)

C

8 mm (0.32 in)

D

  • Surface mounting = 19.05 mm (0.75 in) Maximum

  • Flush mounting = 27.05 mm (1.06 in) Maximum

E

  • Straight connectors = 218 mm (8.58 in)

  • Right-angled connectors = 198 mm (7.79 in)

F

73 mm (2.87 in)

G

132 mm (5.2 in)
