SeaTalk NG pilot controller connection

A SeaTalk NG pilot controller is connected directly into the same SeaTalk NG backbone as the Evolution-Series autopilot.

ConnectionsNetwork connectionsSeaTalk NGPilot controller connection

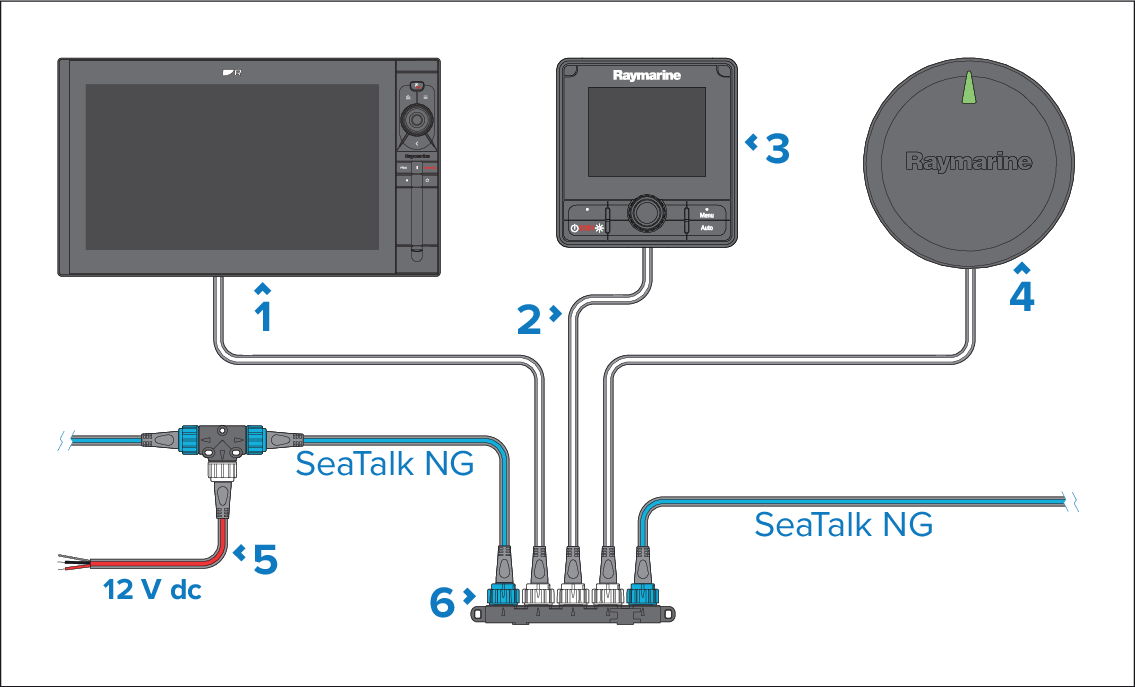

  1. SeaTalk NG MFD (MFDs require a separate power supply).

  2. SeaTalk NG spur cable.

  3. SeaTalk NG pilot controller (powered from the SeaTalk NG backbone).

  4. SeaTalk NG autopilot.

  5. SeaTalk NG 12 V dc power supply connection.

  6. SeaTalk NG 5-way block.
