Axiom 2 7" surface and flush mount dimensions

DimensionsAxiom 2 7" surface mountAxiom 2 7" flush mount

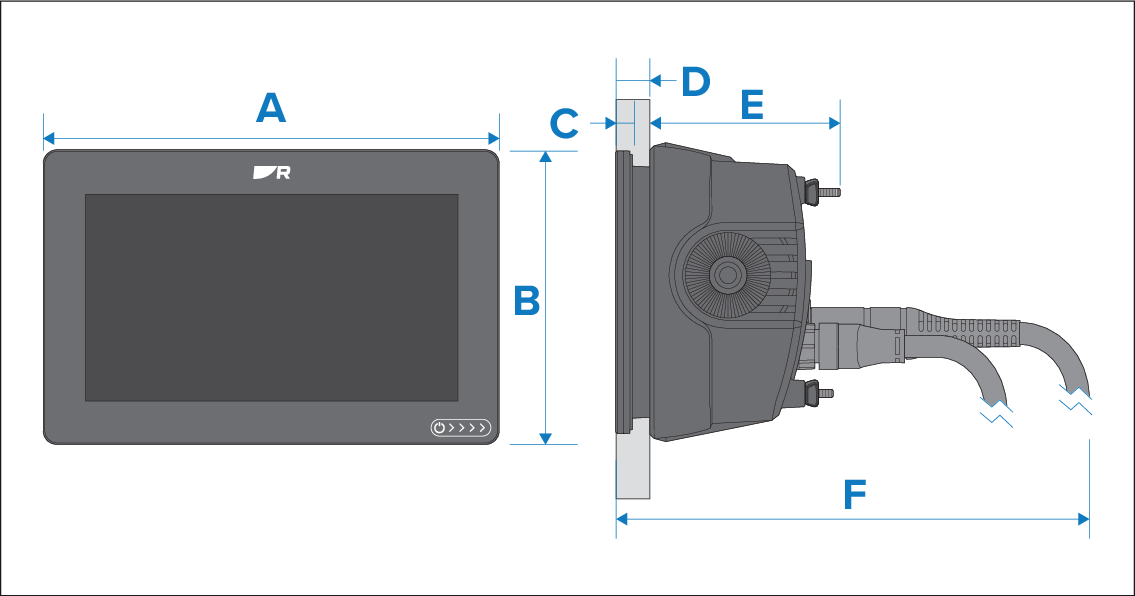

Using adaptor bracket:

DimensionsSpecificationDimensions

Description

A

201.1 mm (7.92 in)

B

133 mm (5.24 in)

C

8 mm (0.32 in)

D

  • Surface mounting = 19.05 mm (0.75 in) Maximum

  • Flush mounting = 27.05 mm (1.06 in) Maximum

E

93.10 mm (3.67 in)

F

  • Straight connectors = 218 mm (8.58 in)

  • Right-angled connectors = 198 mm (7.79 in)

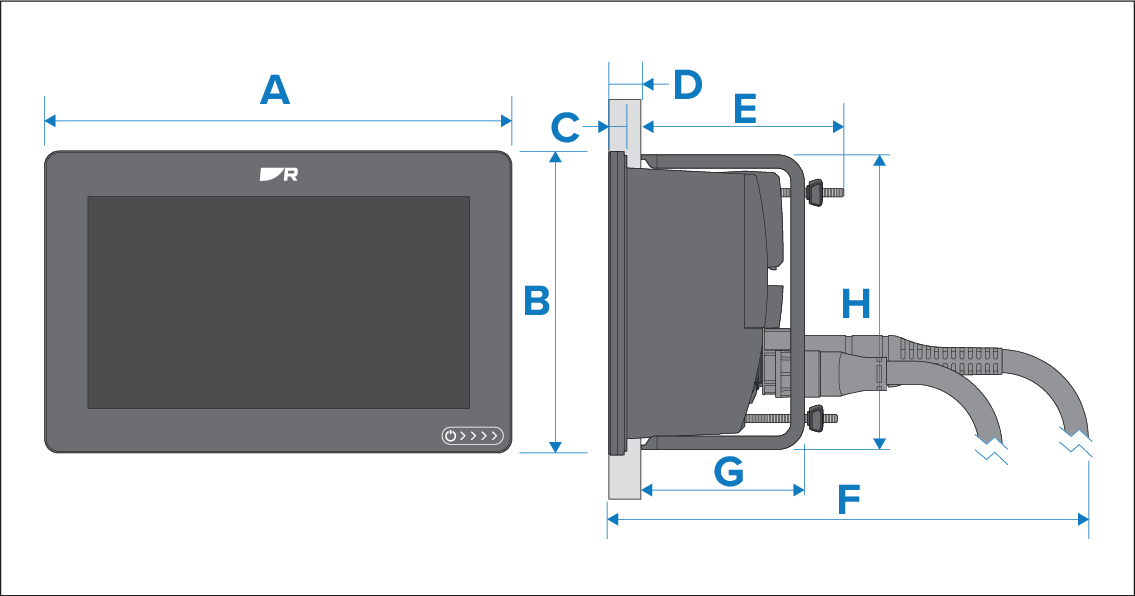

Using rear mounting kit:

DimensionsSpecificationDimensions

Description

A

201.1 mm (7.92 in)

B

133 mm (5.24 in)

C

8 mm (0.32 in)

D

  • Surface mounting = 19.05 mm (0.75 in) Maximum

  • Flush mounting = 27.05 mm (1.06 in) Maximum

E

93.10 mm (3.67 in)

F

  • Straight connectors = 218 mm (8.58 in)

  • Right-angled connectors = 198 mm (7.79 in)

G

73 mm (2.87 in)

H

132 mm (5.2 in)
