Axiom 9" and 12" surface and flush mount dimensions

Note

The appearance of the brackets that are supplied with your display may differ from what is shown in the illustration below.

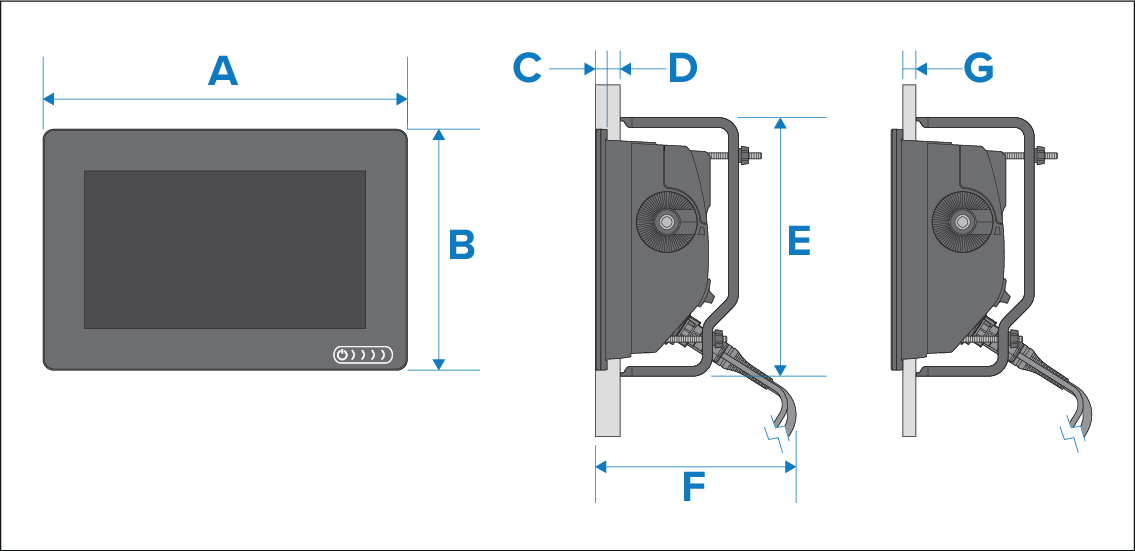

DimensionsAxiom 9" surface mountAxiom 9" flush mountAxiom 12" surface mountAxiom 12" flush mount

DimensionsSpecificationDimensions

Axiom 9"

Axiom 12"

A

244.08 mm (9.64 in)

314 mm (12.36 in)

B

157.78 mm (6.21 in)

217 mm (8.54 in)

C

8 mm (0.31 in)

8 mm (0.31 in)

D

27.05 mm (1.06 in) Maximum

27.05 mm (1.06 in) Maximum

E

157 mm 6.18 in)

222 mm (8.74 in)

F

178 mm (7.01 in)

178 mm (7.01 in)

G

19.05 mm (0.75 in) Maximum

19.05 mm (0.75 in) Maximum
