SeaTalk NG cables and accessories

SeaTalk NG cables and accessories for use with compatible products.
SeaTalk NG cablesAccessoriesSeaTalk NG cables

SeaTalk NG kits

SeaTalk NG kits enable you to create a simple SeaTalk NG backbone.SeaTalk NGKitsAccessoriesSeaTalk NG kits

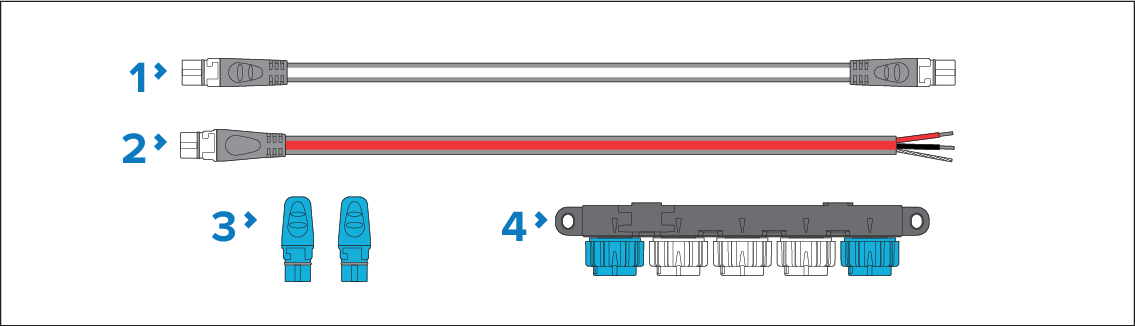

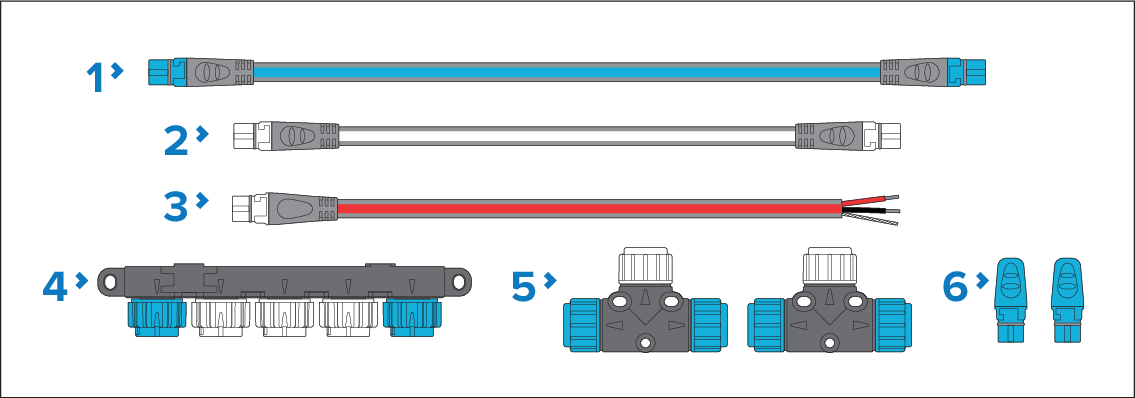

Starter kit (part number: T70134) consists of:

  1. 1 x Spur cable 3 m (9.8 ft) (part number: A06040). Used to connect device to the SeaTalk NG backbone.

  2. 1 x Power cable 2 m (6.6 ft) (part number: A06049). Used to provide 12 V dc power to the SeaTalk NG backbone.

  3. 2 x Backbone terminators (part number: A06031). Terminators must be fitted to both ends of the SeaTalk NG backbone.

  4. 1 x 5-Way connector (part number: A06064). Each connector block allows connection of up to 3 SeaTalk NG devices. Multiple connector blocks can be ‘daisy chained’ together.

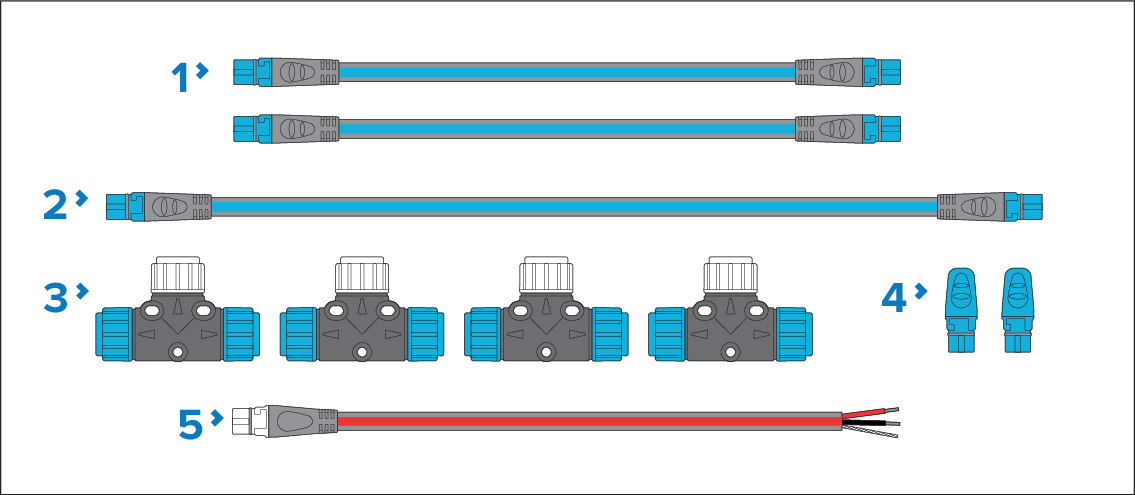

Backbone kit (part number: A25062) consists of:

  1. 2 x Backbone cables 5 m (16.4 ft) (part number: A06036). Used to create and extend the SeaTalk NG backbone.

  2. 1 x Backbone cable 20 m (65.6 ft) (part number: A06037). Used to create and extend the SeaTalk NG backbone.

  3. 4 x T-piece (part number: A06028). Each T-piece allows connection of one SeaTalk NG device. Multiple T-pieces can be ‘daisy chained’ together.

  4. 2 x Backbone terminators (part number: A06031). Terminators must be fitted to both ends of the SeaTalk NG backbone.

  5. 1 x Power cable 2 m (6.6 ft) (part number: A06049). Used to provide 12 V dc power to the SeaTalk NG backbone.

Evolution-Series autopilot cable kit (part number: R70160) consists of:

  1. 1 x Backbone cable 5 m (16.4 ft) (part number: A06036). Used to create and extend the SeaTalk NG backbone.

  2. 1 x Spur cable 1 m (3.3 ft) (part number: A06040). Used to connect device to the SeaTalk NG backbone.

  3. 1 x Power cable 2 m (6.6 ft) (part number: A06049). Used to provide 12 V dc power to the SeaTalk NG backbone.

  4. 1 x 5-Way connector (part number: A06064). Each connector block allows connection of up to 3 SeaTalk NG devices. Multiple connector blocks can be ‘daisy chained’ together.

  5. 2 x T-pieces (part number: A06028). Each T-piece allows connection of one SeaTalk NG device. Multiple T-pieces can be ‘daisy chained’ together.

  6. 2 x Backbone terminators (part number: A06031). Terminators must be fitted to both ends of the SeaTalk NG backbone.

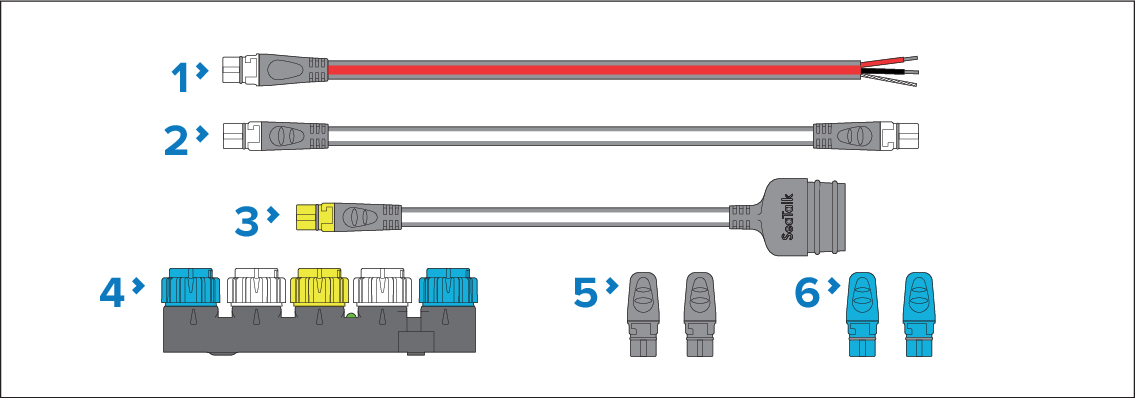

SeaTalk 1 to SeaTalk NG converter kit (part number: E22158) consists of:

  1. 1 x Power cable 2 m (6.6 ft) (part number: A06049). Used to provide 12 V dc power to the SeaTalk NG backbone.

  2. 1 x Spur cable 1 m (3.3 ft) (part number: A06039). Used to connect a device to the SeaTalk NG backbone.

  3. 1 x SeaTalk 1 (3 pin) to SeaTalk NG adapter cable 0.4 m (1.3 ft) (part number: A22164). Used to connect SeaTalk 1 devices to the SeaTalk NG backbone via the SeaTalk 1 to SeaTalk NG converter.

  4. 1 x SeaTalk 1 to SeaTalk NG converter (part number: E22158). Each converter allows connection of one SeaTalk 1 device and up to 2 SeaTalk NG devices.

  5. 2 x Spur blanking plugs (part number: A06032). Used to cover unused spur connections in 5-way blocks, T-piece connectors and SeaTalk 1 to SeaTalk NG converter.

  6. 2 x Backbone terminators (part number: A06031). Terminators must be fitted to both ends of the SeaTalk NG backbone.

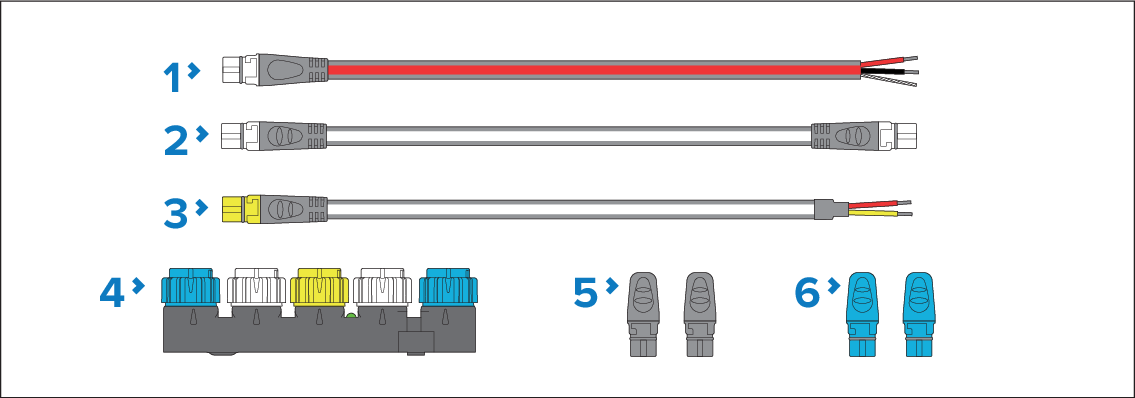

NMEA 0183 VHF 2-wire to SeaTalk NG converter kit (part number: E70196) consists of:

  1. 1 x Power cable 2 m (6.6 ft) (part number: A06049). Used to provide 12 V dc power to the SeaTalk NG backbone.

  2. 1 x Spur cable 1 m (3.3 ft) (part number: A06039). Used to connect a device to the SeaTalk NG backbone.

  3. 1 x NMEA 0183 VHF stripped-end (2-wire) to SeaTalk NG adapter cable 1 m (3.3 ft) (part number: A06071). Used to connect an NMEA 0183 VHF radio to the SeaTalk NG backbone via the NMEA 0183 to SeaTalk NG converter.

  4. 1 x SeaTalk 1 to SeaTalk NG converter (part number: E22158). Each converter allows connection of one SeaTalk 1 device and up to 2 SeaTalk NG devices.

  5. 2 x Spur blanking plugs (part number: A06032). Used to cover unused spur connections in 5-way blocks, T-piece connectors, and the SeaTalk 1 to SeaTalk NG converter.

  6. 2 x Backbone terminators (part number: A06031). Terminators must be fitted to both ends of the SeaTalk NG backbone.

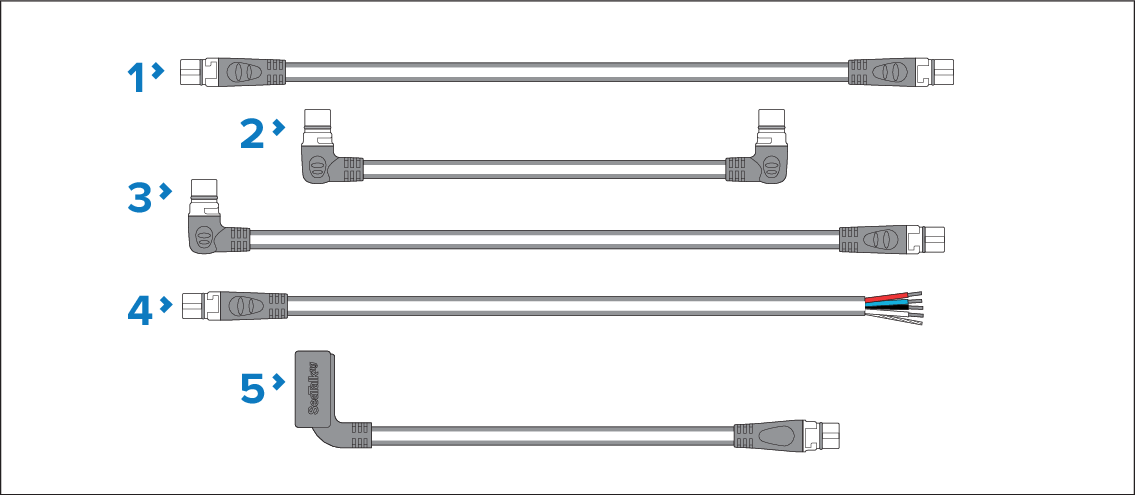

SeaTalk NG spur cables

SeaTalk NG spur cables are required to connect devices to the SeaTalk NG backbone.SeaTalk NGSpur cablesAccessoriesSeaTalk NG spur cables

  1. SeaTalk NG spur cables:

    • Spur cable 0.4 m (1.3 ft) (part number: A06038).

    • Spur cable 1 m (3.3 ft) (part number: A06039).

    • Spur cable 3 m (9.8 ft) (part number: A06040).

    • Spur cable 5 m (16.4 ft) (part number: A06041).

  2. Elbow (right-angled) to elbow (right-angled) spur cable 0.4 m (1.3 ft) (part number: A06042). Used in confined spaces where a straight spur cable will not fit.

  3. Elbow (right-angled) to straight spur cable 1 m (3.3 ft) (part number: A06081). Used in confined spaces where a straight spur cable will not fit.

  4. SeaTalk NG to stripped-end spur cables (connects compatible products that do not have a SeaTalk NG connector, such as transducer pods):

    • SeaTalk NG to stripped-end spur cable 1 m (3.3 ft) (part number: A06043)

    • SeaTalk NG to stripped-end spur cable 3 m (9.8 ft) (part number: A06044)

  5. ACU-Series / SPX-Series autopilot to SeaTalk NG spur cable 0.3 m (1.0 ft) (part number R12112). Connects the course computer to the SeaTalk NG backbone. This connection can also be used to provide 12 V dc power to the SeaTalk NG backbone.

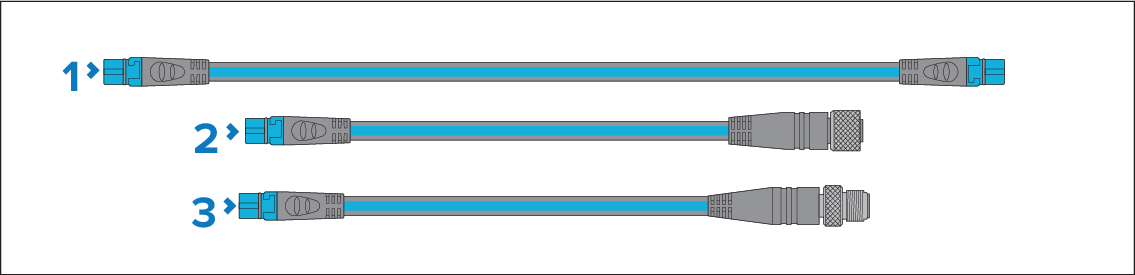

SeaTalk NG backbone cables

SeaTalk NG backbone cables are used to create or extend a SeaTalk NG backbone.SeaTalk NGBackbone cablesAccessoriesSeaTalk NG backbone cables

  1. Backbone cables:

    • Backbone cable 0.4 m (1.3 ft) (part number: A06033).

    • Backbone cable 1 m (3.3 ft) (part number: A06034).

    • Backbone cable 3 m (9.8 ft) (part number: A06035).

    • Backbone cable 5 m (16.4 ft) (part number: A06036).

    • Backbone cable 9 m (29.5 ft) (part number: A06068).

    • Backbone cable 20 m (65.6 ft) (part number: A06037).

  2. SeaTalk NG to DeviceNet (female) Backbone cable 0.4 m (1.3 ft) (part number: A80675)

  3. SeaTalk NG to DeviceNet (male) Backbone cable 0.4 m (1.3 ft) (part number: A80674)

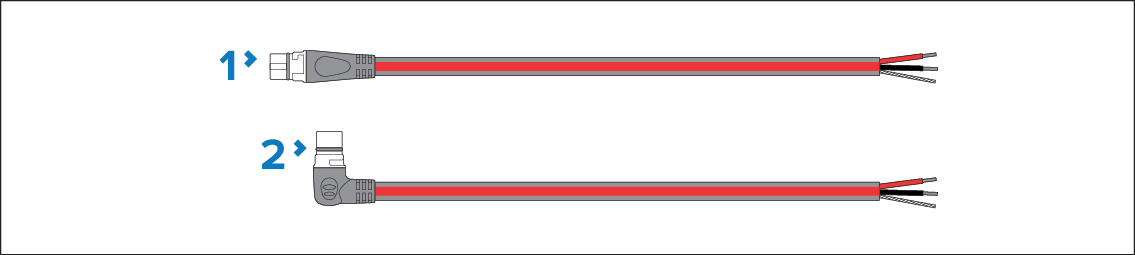

SeaTalk NG power cables

SeaTalk NG power cables are used to provide the SeaTalk NG backbone with a single 12 V dc power source. The power connection must include a 5 amp inline fuse (not supplied).SeaTalk NGPower cablesAccessoriesSeaTalk NG Power cables

  1. Power cable (straight) 2 m (6.6 ft) (part number: A06049).

  2. Elbow (right-angled) power cable 2 m (6.6 ft) (part number: A06070).

SeaTalk NG connectors

SeaTalk NG connectors are used to connect SeaTalk NG devices to the SeaTalk NG backbone and to create and extend the backbone.SeaTalk NGConnectorsAccessoriesSeaTalk NG connectors

  1. 5-Way connector (part number: A06064). Each connector block allows connection of up to 3 SeaTalk NG devices. Multiple connector blocks can be ‘daisy chained’ together.

  2. T-piece (part number: A06028). Each T-piece allows connection of one SeaTalk NG device. Multiple T-pieces can be ‘daisy chained’ together.

  3. Backbone extender (part number: A06030). Used to connect 2 backbone cables together.

  4. Inline terminator (part number: A80001). Used to connect a spur cable and SeaTalk NG device at the end of a backbone instead of a backbone terminator.

  5. Backbone terminator (part number: A06031). Terminators must be fitted to both ends of the SeaTalk NG backbone.

  6. Spur blanking plug (part number: A06032). Used to cover unused spur connections in 5-Way blocks, T-piece connectors, or the SeaTalk 1 to SeaTalk NG converter.

  7. Elbow (right-angled) spur connector (part number: A06077). Used in confined spaces where a straight spur cable will not fit.

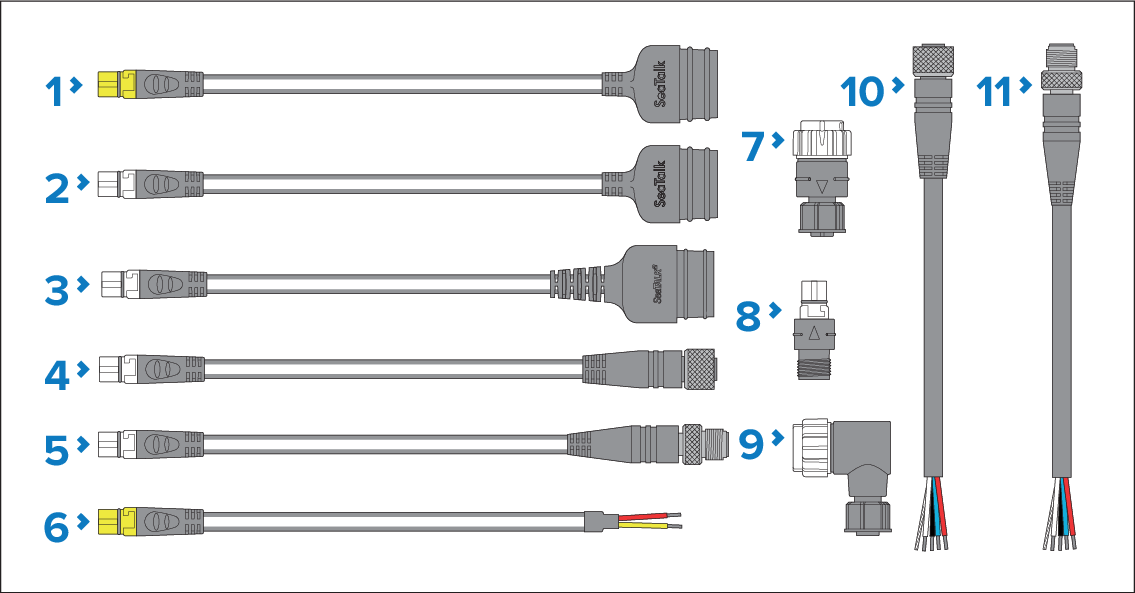

SeaTalk NG adaptors and adaptor cables

SeaTalk NG adaptor cables are used to connect devices designed for different CAN Bus backbones (e.g.: SeaTalk 1 or DeviceNet) to the SeaTalk NG backbone.SeaTalk NGAdaptor cablesAccessoriesSeaTalk NG adaptor cables

  1. SeaTalk 1 (3 pin) to SeaTalk NG converter cable 1 m (3.3 ft) (part number: A22164 / A06073). Can be used to connect a SeaTalk 1 device to a SeaTalk NG backbone via the SeaTalk 1 to SeaTalk NG converter, or to connect a SeaTalk NG product directly to a SeaTalk 1 network.

  2. SeaTalk 1 (3 pin) to SeaTalk NG adaptor cable 0.4 m (1.3 ft) (part number: A06047). Can be used to connect a SeaTalk 1 device to a SeaTalk NG backbone via the SeaTalk 1 to SeaTalk NG converter, or to connect a SeaTalk NG product directly to a SeaTalk 1 network.

  3. SeaTalk 2 (5 pin) to SeaTalk NG adaptor cable 0.4 m (1.3 ft) (part number: A06048). Used to connect SeaTalk 2 devices or networks to a SeaTalk NG backbone.

  4. SeaTalk NG to DeviceNet (female) adaptor cables connect NMEA 2000 devices that use a DeviceNet connector to the SeaTalk NG backbone, or connects SeaTalk NG devices to an NMEA 2000 network. The following cables are available:

    • SeaTalk NG to DeviceNet (female) adaptor cable 0.4 m (1.3 ft) (part number: A06045).

    • SeaTalk NG to DeviceNet (female) adaptor cable 1 m (3.3 ft) (part number: A06075).

  5. SeaTalk NG to DeviceNet (male) adaptor cables. Connect NMEA 2000 devices that use a DeviceNet connector to the SeaTalk NG backbone, or connect SeaTalk NG devices to an NMEA 2000 network. The following cables are available:

    • SeaTalk NG to DeviceNet (male) adaptor cable 0.1 m (0.33 ft) (part number: A06078).

    • SeaTalk NG to DeviceNet (male) adaptor cable 0.4 m (1.3 ft) (part number: A06074).

    • SeaTalk NG to DeviceNet (male) adaptor cable 1 m (3.3 ft) (part number: A06076).

    • SeaTalk NG to DeviceNet (male) adaptor cable 1.5 m (4.92 ft) (part number: A06046).

  6. NMEA 0183 stripped-end (2-wire) to SeaTalk NG adapter cable 1 m (3.3 ft) (part number: A06071). Used to connect an NMEA 0183 VHF radio to the SeaTalk NG backbone via the NMEA 0183 to SeaTalk NG converter.

  7. SeaTalk NG (male) to DeviceNet (female) adaptor (A06082*).

  8. SeaTalk NG (female) to DeviceNet (male) adaptor (A06083*).

  9. SeaTalk NG (male) to DeviceNet (female) elbow (right-angled) adaptor (A06084*).

  10. DeviceNet (female) to stripped-end adaptor cable (0.4 m (1.3 ft)) (part number: E05026).

  11. DeviceNet (male) to stripped-end adaptor cable (0.4 m (1.3 ft)) (part number: E05027).

Important

* Do NOT connect the A06082, A06083, or A06084 adaptors directly to a backbone. Only connect as part of a spur connection between backbone and device.
